真空排污与重力排污应用前景分析
排污泵大致上分为重力排污与真空排污类。普遍应用于城市给排水、工矿企业、商业和生活的污水、泥浆、粪便、灰渣、纸浆等输送及排放。还可用作循环泵，农田灌溉等。
下面台冠真空泵技术团队工程师们，给大家分享的真空排污与重力排污应用前景分析.希望能够给大家带来帮助.
排污泵主要由泵体、叶轮、泵盖、轴、底座、轴承座、电机架等组成。有区分直联和分层装置两种型式，泵体和进水管上均有手孔以供排出污物。液体轴向吸入，水平方向排出。一种是弯管底座，上轴承用脂润滑，下轴承用稀油润滑，轴封为机械密封；另一种是采用直管底座，轴承用脂光滑，轴封为耐磨损的聚四氟乙稀填料。泵通过弹性联轴器由电机直接驱动，从电机端看，立式排污泵为顺时针方向旋转。
重力排污是排污管道系统一直都在使用的依靠重力输送污水排污系统。然而，重力排污系统存在譬如，易受地形限制，不能灵活地与其它专业管线进行综合协调，需大直径管道，较大的坡度和埋深，需设置大量污水检查井、提升泵站或倒虹吸管等附属构筑物。
重力排污：需在每个集水坑处各设置2台污水提升泵(一用一备)，每套提升泵单独排至污水管网，提升泵在每次抽吸污水后总会有一小部分水残留在集水坑底部，时间久了集水坑底部会有淤积及各种异味，对检修人员会有安全隐患。且在每个提升泵处都需供电，后期运营维护费用较高。
真空排污管道系统一种利用是真空负压产生的压差来强制性输送污水的新型排污收运系统应运而生，真空排污系统中真空排污管道存在水、气、固三种介质的复杂运动，各相介质不仅与管道存在耦合关系，而且各相间存在比较复杂的相互作用。
真空排污系统主要包括收集箱、真空地漏(如有)、真空泵站(整体解决方案，含真空泵、排污泵、相关管配件等)及沿线真空排污管组成。

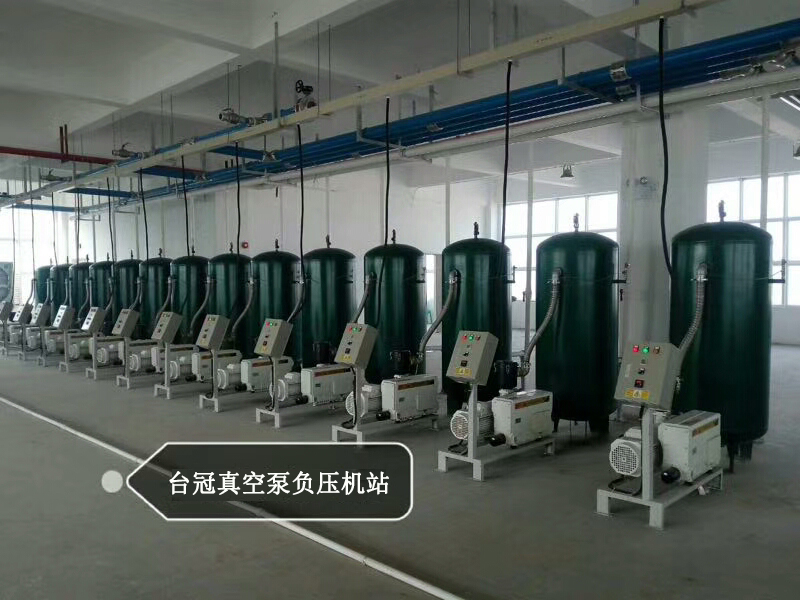

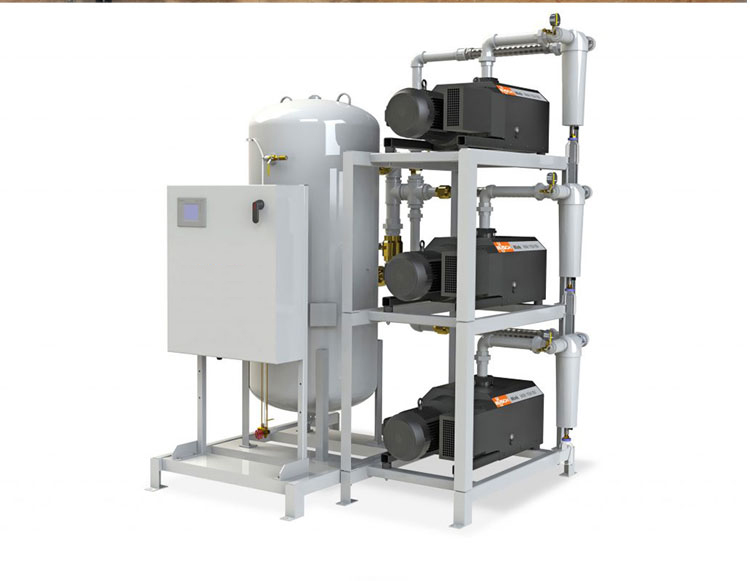

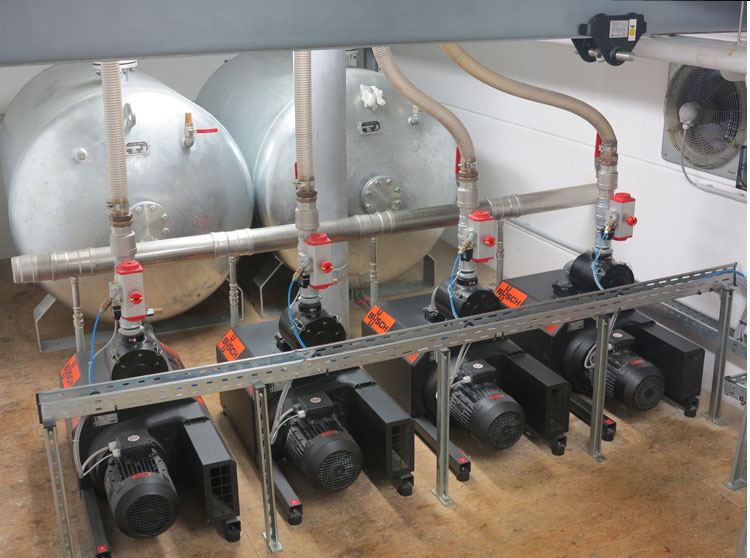

1.一个真空站泵站配有真空泵、排污泵各有2台(均为一用一备,自动交替运行)大型污水真空收集罐1座，此外还有真空压力监测仪表若干、管接头若干、故障监控系统一套、电控系统及除臭设施等。一个污水真空收集罐可以服务几条主管，每根主管通过截至阀与污水真空收集罐相连，来自管网的气流通过真空泵排到大气中。用活性炭制作的臭气过滤器安装在真空泵出口来消除臭气。为了避免水蒸气及杂物进入真空泵，降低真空泵的寿命，在真空泵和收集罐之间设置真空储能罐。系统工作后，污水与空气经管网被抽入污水收集罐，罐内气压逐渐上升，真空度下降，当真空度下降到极限值时，真空泵又自动开始工作，将罐内空气抽出，依次循环工作。当污水收集罐内的污水上升到一个预定的警界高度时，排污泵自动开启，将污水排入污水处理厂。
2.真空管网包括支管和干管，用于连接阀井和真空站内的污水收集罐。从真空界面阀的出口端到与真空排水干管相连处的管道称为支管。真空污水收集阀井内污水由支管流入干管，再由主干管进入真空站，整个管网呈树状分布。干管主要由管道、弯头、提升段及截止阀组成。为利于输送污水，采用带局部提升的“锯齿形”倾斜布管方式,即设置一定数目的提升段来获得提升高度。尽管真空排污系统的管道不易堵塞，但为预防意外情况，在提升段的低洼处设置清淤孔，管道堵塞时打开清淤孔，通过外界大气压力来疏通管道内的堵塞物。
3.污水真空收集阀井包括污水收集井和真空界面阀，污水收集井用来临时收集建筑内的污水。真空界面阀安置在污水收集井内，且与建筑下水道及真空服务支管相连。每栋建筑一个或数栋建筑共用一个污水真空收集阀井。各建筑物的污水一般由传统重力管道（或由真空厕所及真空管网），排到附近的污水真空收集阀井中。当污水收集井内的污水逐渐增多时，感应管内的液面随之升高，迫使感应内气压升高。当感应管内气压与真空管道内的压差达到设定值时， 真空界面阀自动开启， 并开启一段时间后自动关闭。阀门一经开启，污水收集井内的污水便在压差作用下通过抽吸管被吸入支管。
真空排污管网设计优化与现行的给水排污管网优化设计一样，是一个有约束条件的非线性组合优化问题，但真空管网系统由于其工作原理不同、水力计算方法等独特性而使得真空管网优化设计有其自身特点。
真空排污系统优势有以下方面：
1.系统综合费用较低。真空排污系统管径相对较小，管道铺设无坡度要求，能比较自由地沿着起伏地面，实现管道的浅埋。与重力排污系统相比，真空排污系统在管材、土方开挖量和回填量以及搬迁补偿等方面费用都有大幅度降低。而且，在地势平坦和爬坡地区，真空排污系统只需在真空站设置动力电源，而重力排污系统往往需设立多级污水提升站，因此，真空排污系统既可节省运行费（污水抽升费用可能高于抽真空费用），又可减少管理维护上的麻烦，总体来说，真空排污系统运行稳定、可靠，系统出问题能及时监测，维护费用远低于重力排污系统。当然，真空排污系统需设真空泵、真空罐、真空接触启动装置以及真空界面阀的监控系统与信号电缆，难免增加系统的投资和运行管理费。但从整体成本考虑，真空排污系统增加的设备费及安装费都低于重力排污系统节省的费用。
2.不受地形限制，适用范围广。管道采用压力输送污水，不需要保持严格的管道坡降，易于污水提升，使管道布置的灵活性更高，适用范围更广。除采用重力排污系统的地区（例如，工商业区、城镇居民区）外，还适用于如生态旅游区、低洼、地势平坦、地势陡峭、浅岩石层、不稳定土壤、高地下水位以及地下已埋设了其它市政公共设施的重力排污系统修建困难的场所。
3.有利于环境保护。一方面，经常保持真空状态的气密性很高的管道，可避免污染地下水和土壤；另一方面，污水流速远大于重力系统中的自净流速，管道不易发生堵塞，因此在管道沿线不需设置检查井，避免检查井中的臭气和溢水污染环境。
本期分绍结束，如您想继续了解关于真空泵相关知识的内容，敬请关注台冠真空技术团队的下期精彩分享!
