厂家详解各种微型真空泵分类及选型知识

点击:99 日期:2019-08-19 选择字号:
   随着各行各业对真空泵的微型化、不污染工作介质等特性的进一步要求,体积小巧、无油免维护、低噪音、环保节能的微小型类真空泵得到了越来越广泛地使用。微型真空泵,是指体积小型的真空泵,它只有一进一出的抽气嘴、排气嘴各一个,并且在进口处能够持续形成真空或负压;工作介质主要为气体,体积小巧的一种仪器。基本原理为:电机的圆周运动,通过机械装置使泵内部的隔膜做往复式运动,从而对固定容积的泵腔内的空气进行压缩、拉伸形成真空(负压),在泵抽气口处与外界大气压产生压力差,在压力差的作用下,将气体压(吸)入泵腔,再从排气口排出。微型真空泵常用便携仪器气体采样、取样,气体循环,移动、手持设备等气体取样、物体吸附、真空保压等。也可以用于需要长期空转、干转等等场合,广泛应用于科研、实验室、环保、仪器仪表、化工,医用制氧机、医疗试验设备、美容美体设备、自动化设备、打印晒版机械、电子电气等工作。下面台冠真空泵技术团队工程师们,给大家分享厂家详解微型真空泵分类及选型知识.希望能够给大家带来帮助.

微型泵按用途分为:微型负压泵,微型真空泵,微型气体循环泵,微型气泵,微型气体采样泵,微型打气泵,微型抽气泵,微型抽气打气两用泵等;

微型泵按工作原理分,有隔膜式、电磁式、叶轮式、活塞式等。

微型真空泵选型

   1、每种泵作业压力规模。

  2、真空泵的极限压力。

  3、真空泵排走发生的气体量。

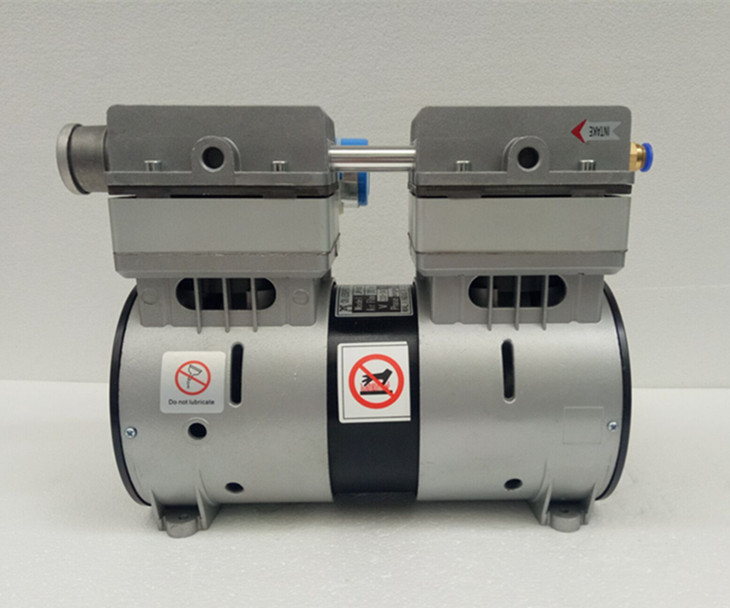

美容医疗小型真空泵

一、微型真空泵的分类 

根据微型真空泵集成的是“有刷电机”还是“无刷电机”来分类  

1.有刷微型真空泵特点 

优点:采用大力矩的有刷电机供电,所以负压、流量等能做得比较高,的有刷产品的质量、性能、可靠性都是比较好的,且总体成本低于高档无刷真空泵。 

缺点:有刷微型真空泵的寿命要比高档进口无刷的寿命稍短。

2.无刷微型真空泵特点 

 优点:寿命较长,特别是采用高档进口无刷电机的,寿命往往接近上万小时(满负荷下);特别适合昼夜不停连续运转的场合,比如做长期在线采样气泵使用„而且还 有"调速"功能,即利用"占空比"调电机的转速(PWM调速),甚至可实现恒压、恒流、恒速,抗干扰等高级应用。

 缺点:负压等参数比有刷的要小;成本较有刷的要高。  所以在参数能达到的情况,应该尽量选择无刷微型真空泵,无刷产品参数不够时,再考虑有刷产品。
  
 二、微型真空泵的用途 

(一)、如果只是用微型气泵输出压缩空气。  简单地说,就是只用它来打气、充气,泵的抽气口基本不用,常见应用:液面下爆气、往密闭容器内打气等;

(二)、如果是用微型泵抽气

1.判断微型泵抽气端工况  用于抽气的微型气泵分为两类:气体采样泵和微型真空泵。 

  简而言之,两者区别如下:气体采样泵只能带小负载(即:泵抽气端阻力不能太大),但价格便宜;严格意义上的微型真空泵可以带大负载(抽气端允许大阻力,甚至完全堵塞),但价格稍贵 。 

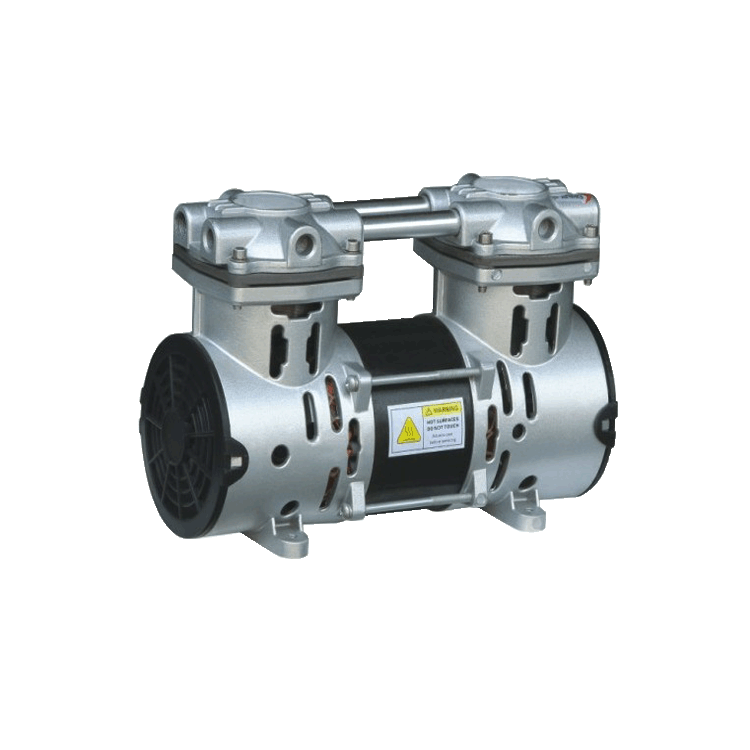

美容医疗环保真空泵

 抽气打气两用类包括:  对于微型泵抽气端阻力的大小,通常可根据经验采用简便 的方法确定,比如下述几种情况都属于负载较大(即泵的抽气端 阻力较大): 


 1.)在泵的抽气端要接很长的管道,或管道弯曲点多、弯曲厉害甚 至会阻塞封闭,或管道内孔很小(比如小于φ2毫米);


 2.)在管路上有节流阀、电磁阀、气路开关、过滤器等元件;


 3.)泵抽气口与密闭容器连接,或未密闭容器但进气量较小;


 4.)泵抽气口与吸盘连接,用于吸附物体(集成块等);


 5.)泵的抽气端与过滤容器相连,用于加速液体过滤。 


(三)、判断微型泵排气端工况  除了考虑抽气端情况之外,还必须考虑排气端阻力问题,这样才能最终确定可选范围。


  在实际应用中,微型真空泵面临的排气状况是不一样的:一类是排气很顺畅,直通大气;


  另一类是排气阻力较大,如在排气管路上有阀、弯管、传感器、液面下排气、气体排往密闭或半密闭容器等,需要区别对待。 

   再根据对流量和真空度的要求就可以确定具体的型号了。注意参数选择要留有余量,特别是流量参数。 还有一些和选型相关的问题罗列如下,根据使用情况考虑。 

 1.)微型泵的介质温度问题。

 2.)微型泵的电磁干扰问题。

 3.)微型泵的可靠性问题。 

 4.)带负载启动问题。  

附录:负压 常压和正压知识

     微型泵选型中,如微型真空泵,微型气泵,微型气体采样泵,微型气体循环泵,微型抽气泵,微型吸气泵,微型打气泵,微型充气泵,微型高压气泵等,主要三个概念。

一、气体的稀薄、正常、浓密状态


    常压:指一个大气压,即我们平常生活的这个大气层产生的气体压力。

    一个标准大气压为101325 Pa(帕,帕斯卡-常用压强单位)。100,000Pa=100KPa,所以“一个标准大气压”我们也常用100KPa或101KPa表示。

    每个地方由于地理位置、海拔高度、温度等不同,当地的实际大气压跟标准大气压也不相等,但出于简化目的,有时候可以近似认为常压就是一个标准大气压,即100KPa;

      负压:就是指比常压的气压低的气体状态,也就是我们常说的“真空”。

     正压:就是指比常压的气压高的气体状态。例如,给自行车或汽车轮胎打气时,打气筒或打气泵的出气端产生的就是正压。

二、参数:真空度、流量

 1.)“真空度”一般指泵工作时,能达到的极限压力,也即,它能将密闭容器内的气体抽走后,剩下气体的稀薄程度。

    工业上,极限压力表示可以有两种,一种是“绝对压力”,即以“绝对的真空”(理论上才能达到的绝对真空,什么物质都没有)为零位,标出的数值都是正值,这个数字越小,越接近绝对真空,也就是真空度越高。

    国际真空行业通用的、也是最科学的是用“绝对压力”标识;但因为测量相对压力的方法简便、测量仪器普遍(如一般的真空表都是相对压力表),所以国内习惯用“相对压力”来标识。

    二者关系:相对压力=绝对压力-当地大气压。

 2.) 真空泵的工作参数中有一项,抽气速率S(升/秒或立方米/秒),也有人称为流量。

  通常标称的都是所测定压力点下的某一最大流量值,其具体流量值所对应的压力点必须由其性能曲线查出。真空泵开始正常工作时进气口端的压强称为起始压强Pq。真空泵的抽气速率S与进气口端的压强Pi有关,S随Pi的下降而下降,生产商会提供产品的抽气曲线图,一般提供的抽气速率S是指最大的抽气速率(即Pi=Pq时)。不同类型的真空泵起始压强Pq是不同的,一般机械泵的Pq为大气压。
   以上就是为您提供厂家详解微型真空泵分类及选型知识如您有需要了解更多的真空技术,敬请关注我们下期精彩分享。
